產品概述

匝間沖擊耐壓試驗儀是采用脈沖波形比較法,以高壓沖擊波對二線圈或繞組進行過電壓的模擬檢測，并由示波器來判別二繞組波形差異的一種測試儀器。它不但能迅速、正確地判斷線圈或繞組匝間絕緣電暈放電、局部或相間短路、開路、接線嵌線錯誤、線圈平衡等各類故障，現已在相關行業得到廣泛的使用。

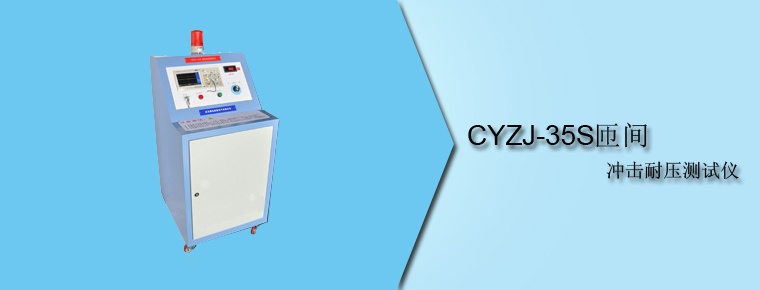

CYZJ-35S 匝間沖擊耐壓測試儀適用于額定電壓 35000V 及以下大中型高中壓、交直流電機的繞組匝間絕緣檢測；也可用于變壓器繞組、電器線圈繞組的匝間絕緣檢測。 因電機、變壓器繞組由于絕緣結構和絕緣材料的不一致，特別是操作者工藝水平的不同，在繞線、嵌線、刮線、接頭端部整形、搬運等工序工藝環節都會引起不同程度的絕緣損傷，使繞組存在著各種形式的匝間絕緣故障，因此，匝間絕緣是電機、變壓器的薄弱環節。

CYZJ-35S 匝間沖擊耐壓測試儀是以檢測被試品阻抗對稱平衡情況為基本原理，采用沖擊波比較法以高頻、高壓脈沖對電機、變壓器繞組進行等效過電壓的無損模擬試驗，利用儀器本身示波器觀察波形對比分析，能直觀、迅速正確的測試繞組匝間短路及各種阻抗不平衡故障。

產品特點

參照電機（線圈）：可挑選任意一個電機（線圈）,與多個同一規格被測電機（線圈）進行比較，如果顯示屏顯示波形都重合,該電機（線圈）即可作為參照電機（線圈）；

被測電機（線圈）：測試前不知道線圈是否存在匝間絕緣問題的電機（線圈）；

電機（線圈）連接：將紅色高壓輸出線與黑色高壓輸出線先接參考電機（線圈）并存儲波形再與被測線圈的波形進行比較；

故障判別：當示波器顯示屏顯示被測線圈的波形與參照線圈不重合或抖動時，表示被測線圈有故障 (波形判別見判別圖)，一般測試只需2 ~ 3秒即可完成一組電機（線圈）的測試；

匝間沖擊耐壓測試中常見故障（見末頁故障判別圖）：匝間短路、匝間開路、線圈電暈放電，局部短路、接線錯誤、線圈平衡等；

產品參數

輸入電壓： 220V±5%；頻率 50Hz/60Hz ±2%；

測試范圍： 0～35kV 范圍內連續可調；±5% ；

觸發次數： 6.25 次/秒--50 次/秒；

波前時間： 0.1 - 0.5 μs (標準規定) ；

容 差 為： (+0.3)/(-0.1) μs ；

脈沖電容： 0.01μF -0.1μF；

最大輸出能量： 60J；

功 耗： 1000VA；

絕緣電阻：電源輸入端對機架的絕緣電阻≥20MΩ；

介電強度：電源輸入端對機架能承受 1500V/50HZImin 耐壓試驗無飛狐、無擊穿現象；

環境溫度：0～40 度；

相對濕度：40 度時≤80%；

波形容差：±3%

外形尺寸：650×550×1700；(底部裝有萬向輪,移動方便)

重 量：100kg；

式 樣：柜式；

適用范圍：額定電壓 10000V 及以下交直流電機線圈及整機匝間絕緣沖擊耐電壓試驗。
