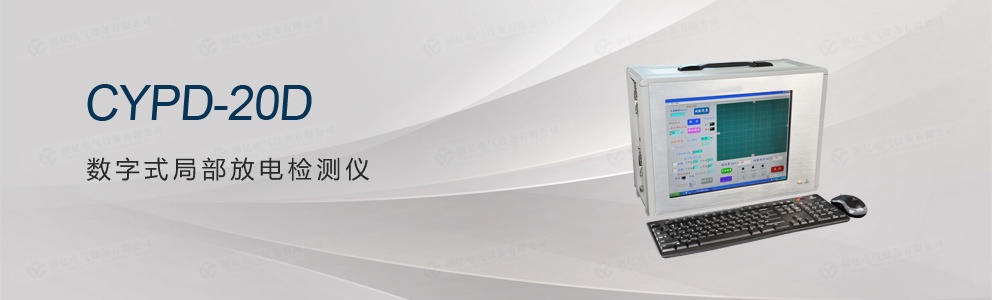

一、工作原理簡介

數字式局部放電檢測儀由三大模塊構成：信號處理模塊，隔離模塊，采集處理模塊。根據系統連接圖，檢測阻抗將局部放電信號檢出并送到信號處理模塊，信號處理模塊完成將局部放電信號整理、放大、整形等功能后將局部放電信號送往隔離模塊，隔離模塊將計算機采集處理模塊和信號處理模塊隔開，防止它們之間互相干擾，最后由采集處理模塊完成對局部放電信號的采集、處理、分析和顯示。

二、性能特點

（一）特點

1. 采用高速.大容量數據采集卡，能進行連續采集局放數據,數據復現性好,準確度高。

2. 具有測試分析（多參數分析、二維圖譜分析、三維圖譜分析）數據保存。報告生成及打印等功能。

3. 能同時顯示局部放電波形（橢圓。正鉉波。直線三種方式）。局放量和測試電壓。

4. 在校正和測試過程中自動調節增益而不需要人為干預，操做簡便.

5. 可適應工頻（50Hz）三倍頻（150Hz）最高至400Hz的電源。

6. 可實現對外加電源頻率的自動跟蹤.

7. 開門開窗可任意設置最小可至1度。

8. 可單通道也可六個通道進行測量。

9. 體積小，重量輕。既適合于電力部門和制造廠車間等現場使用，也適合于科學研究試驗。

10. 靈敏度高，適用的試品范圍廣等優點。

（二）主要技術指標

1. 可測試品的電容量范圍：6pf～250μf。

2. 檢測靈敏度：<0.02pc（電容50pf時）。

3. 放大器：3db低端頻率f1 10、20、30、50、80kHz任選，3db高端頻率fh 100、200、300k、400、500KHz任選。增益調節范圍>120db,檔間增益差20±1db。正、負脈沖響應不對稱性<1db。

4. 時間窗：窗寬1о～360о,窗位置可任意旋轉。

5. 試驗電壓表：0～200kV,數字表顯示時誤差＜3%F.S。

6. 采集通道：4通道/卡。

7. 輸入阻抗：1MΩ。

8. 采集卡最高采樣率：20MHz

9. AD分辨率12BIT；直流精確0.2%。

10. 每通道采樣長度：8M。

11. 觸發方式：手動、外觸發、內觸發。

12. 采集卡帶寬：3MHz（-3DB）。
