產品概述

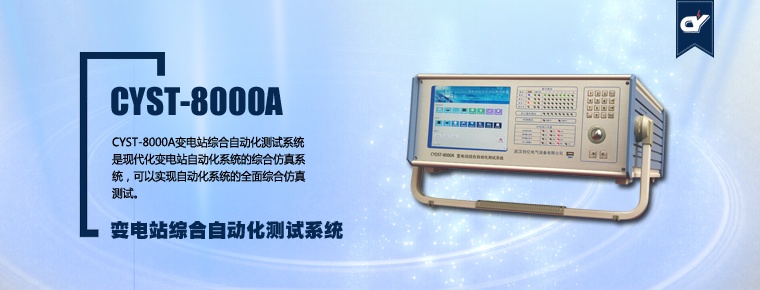

• CYST-8000A變電站綜合自動化測試系統是現代化變電站自動化系統的綜合仿真系統，可以實現自動化系統的全面綜合仿真測試。
• CYST-8000A變電站綜合自動化測試系統既可以模擬子站，可以作為綜合自動化系統的模擬仿真設備，對主站系統軟件進行全方位測試，又可以模擬主站，作為獨立的主站前置軟件系統，以其更加豐富的功能，對變電站的設備進行測試，記錄來往報文，進行完整的規約分析；同時，CYST-8000A變電站綜合自動化測試系統具備豐富的規約解釋庫，并獨立于核心控制模塊，用戶可以方便的增加規約，以便測試一些特殊規約的設備。

功能特點

• 適用于各級電力調度自動化系統、各電壓等級的變電站監控系統、電廠升壓站監控系統以及生產各種電力裝置的廠家、開發電力系統軟件的公司、科研院所等；
• 可測試各種電力自動化測控設備、RTU、保護裝置、同期裝置；
• 可通過LAN/WAN遠程訪問和監視。可作為大系統的在線測試診斷子系統獨立運行于各種計算機（IBM/HP/SUN/X86）及操作系統環境（Unix/Linux/Windows）；
• 友好的人機界面HMI，不需要復雜的培訓即可熟練操作；
• 嵌入式8.4寸工業級LCD顯示屏，800＊600分辨率；
• 提供VGA接口，支持雙顯模式，可以接駁大屏幕顯示器或投影儀；
• 提供多達3通道的USB2.0接口；
• 具備聲音告警功能；
• 前置顯示面板LED顯示，可指示儀器當前的接口設置、數據收發、輸入輸出狀態；
• 豐富的規約解釋庫，包含常見的大多數規約；
• 提供二次開發接口，便于用戶、系統集成商等自行編程接入新規約和特殊規約；
• 提供IEC61850規約支持；
• 分布式計算機控制技術，提高了系統的高可靠性；
• EMI/EMC設計技術高抗干擾設計，可滿足各種復雜的電磁環境；
• 測控模塊獨立于HMI，采用嵌入式硬件和業內先進的linux操作系統；
• 高強度鋁合金機箱，適應各種復雜應用環境；
• 采用歐洲標準工業級板卡設計，方便用戶擴容或更改配置；
• 即插即用功能，安裝板卡后設備自動識別并配置；
• 提供2個10／100BaseT網絡接口，滿足不同路由通信要求；
• 提供多達4通道的串口通信接口，每個接口可按需單獨設置為RS232/422/485接口；
• 異步通信速率可支持波特率120～57600，5、6、7、8比特位數據位，1、1.5、2比特停止位，無、奇、偶、傳號、空號等校驗方式；
• 具備RTC高精度實時時鐘，在GPS授時下對時精度可達100ns；
• 具備1路GPS脈沖信號輸入接口，可以是PPS/PPM/PPH脈沖；
• 具備1路GPS脈沖輸出輸出接口，可根據需要設為PPS/PPM/PPH；
• 具備1路IRIG-B(DC)碼輸入接口，輸入接口可設為TTL/RS232/422/485接口；
• 具備1路IRIG-B(DC)碼輸出接口，為TTL/RS232/422/485同時輸出；
• 具備最多32路開關量開出，每組8個。按組可以設置開出為無源開出還是有源開出，有源開出時可以選擇有源開出的電壓等級24VDC、48VDC、110VDC、220VDC（其中48VDC、110VDC、220VDC需用戶自己提供電壓）。
• 具備最多32路開關量開入，每組8個。按組可以設置開如為無源開入還是有源開入，有源開入時支持開入電源的最高電壓為220VDC。當為無源開入時，內部電源電壓為24VDC；
• 開關量開出和開入的容量為32路，即開出和開入的路數之和不超過32；
• 可以測量三相電壓、電流、頻率、相位、有功功率、無功功率、電能等參數。
• 可以測量波形失真度及2~22次諧波。
• 可以測量-10V ~ + 10V，0~24MA小直流信號。
• 可以輸出純凈的失真度在0.05％（ 典型值）的正弦功率信號。
• 可以在基波上疊加各次諧波輸出。
• 頻率輸出從45Hz ～ 65Hz 任意可調， 分辨率0.001H z ， 準確度0.001H z 。
• 相位0～360 度任意可調， 可以方便模擬各種供電情況， 甚至反送電的情形。
• 強勁的帶載能力，可以帶容性、感性、阻性負載或者復合類型負載， 且負載調整率優于0.01％RG 。
• 可以輸出0～±10V，0.2～20mA 信號用于檢定變送器。
• 工業防水鍵盤接口；
• 觸摸屏支持；
• 4U標準工業插箱設計；

引用標準

• GB191－1990 包裝儲運圖示標記
• GB2887－2000 計算站場地技術條件
• RS-232 電平 電氣特性符合 GB/T6107-2000 （ ITU-T 建議 V.28 ）
• RS-422 電平 電氣特性符合 GB/11014-90 （ ITU-T 建議 V.11 ）
• GB7261－1987 繼電器及繼電保護裝置基本試驗方法
• GB9361－1988 計算站場地安全要求
• GB11920－1989 電站電氣部分集中控制裝置通用技術條件
• GB13729－1992 遠動終端通用技術條件
• GB/T 15153－1994 遠動設備及系統工作條件 環境條件和電源
• GB/T 15153.1－1998 遠動設備及系統 第2部分: 工作條件第1篇 電源和電磁兼容性
• DL/T 634-1997 基本遠動任務配套標準
• IEC 60870-5-103 繼電保護設備信息接口配套標準
• IEC 60255-21-1:1988 電氣繼電器 第21部分：量度繼電器和保護裝置的振動、沖擊、碰撞和地震試驗 第一章：振動試驗（正弦）
