產品概述

• 執行標準： JJG1021-2007
• 在電廠及變電站電能計量回路中，室外的電壓互感器離裝設于控制室配電盤上的電能表有較遠的距離，一般在200～400 m左右，整個回路有接線端子排、開關、熔斷器及導線，必然存在著接觸電阻、導線電阻及分布參數，從而就存在著一定的回路阻抗，造成電壓互感器與電能表間的二次回路上有電壓降。國家電網公司生產運營部最新的《電能計量裝置現場檢驗作業指導書》明確規定要對電流互感器和電壓互感器的實際二次負荷進行測量。

產品特點

• 可以實現三相三線，三相四線、單相全自動測量；
• 使用工程塑料機箱，結實耐用，有效保障測試人員及系統安全；
• 儀器具有量程自動切換功能，保證測試精度；
• 采用電子式原理線路結合DSP技術，使測試穩定性好，抗干擾 能力強；
• 測量完畢，自動計算和負荷相關的各項參數，便于客戶分析和試驗。
• 采用大屏幕漢字液晶顯示，所有操作均由漢字菜單提示；數據具備掉電存貯及瀏覽功 能，能與計算機聯機傳送數據。

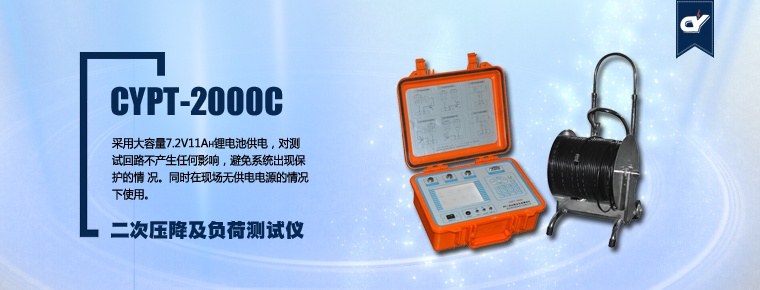

• 采用大容量7.2V11Ah鋰電池供電，對測試回路不產生任何影響，避免系統出現保護的情 況。同時在現場無供電電源的情況下使用。
• 二次負荷測試，采用鉗型電流表采樣電流，不需要斷開二次回路?？梢詫崿F不停電在線 測量。自動切換量程：測量過程中可以根據測試對象數值的不同切換到不同的位置，使測 量精度和顯示位數得到保證。
• 工作時間可以長達24小時（最長）。
• 附有輕巧充電器，方便測量，在電池電量不足的情況下可以外接充電器測量。
• 儀器體積小，重量輕。
• 極寬闊的二次工作電流/電壓范圍。在50mA的工作電流下，能分辨1mΩ的電阻和電抗，能 測試二次額定電流為5A的S級電流互感器的在線實際負荷；在5V的工作電壓下，能分辨 0.001mS的電導和電納
• 能存儲480組測量數據，斷電后能保持十年
• 中文界面大屏幕顯示，帶有RS-232通訊接口

產品參數

二次壓降測試時儀器主要技術指標

環境條件	溫度：－5°C～40°C
	相對濕度：<95%（25°C）
	海拔高度：<2500m
	外界干擾：無特強震動、無特強電磁場
測量范圍	比差：0.001%～19.99% ; 角差：0.01’ ～599’
分 辨 率	比差：0.001% ; 角差：0.01’
儀器基本誤差	DX=±(1%×X+1%×Y±2個字);
	DY=±(1%×X+1%×Y±2個字);
	2個字,儀器的量化誤差
電壓表頭準確度	0.5%
工作范圍	電壓：(50～120)V
儀器指示動作值(提示錯誤)	誤差：比差大于20%或角差大于600’
	電壓：電壓<2.0V

PT二次負荷測試時儀器主要技術指標

PT二次負荷測試	導納測量范圍:0.1ms—50.0ms
	導納測量準確度:	二次電壓（50V－120V）
		DX=±(1%×X+1%×Y±2個字)
		DY=±(1%×X+1%×Y±2個字)
		2個字 儀器的量化誤差
	電壓表頭：0.5%
CT二次負荷測試	阻抗測量范圍：0.1Ω—50.0Ω
	阻抗測量準確度	DX=±(1%×X+1%×Y±2個字)
		DY=±(1%×X+1%×Y±2個字)
		2個字,儀器的量化誤差
	電流表頭：1%

注意：測量值在0.2mS以下時，測試電壓應保持在50V以上，同時注意鉗表的穿心導線保 持居中。此時儀器量化誤差為5個字
