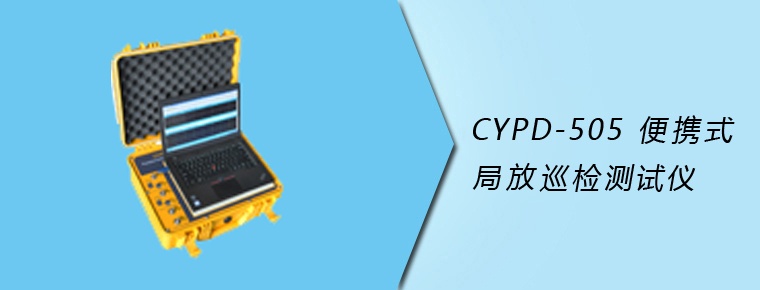

該便攜式多功能局放帶電巡檢測試儀適用于變壓器、GIS、開關柜、電纜、避雷器、互感器等高壓電氣設備的局部放電檢測和定位。
便攜式多功能局放帶電巡檢測試儀包括檢測主機、局放檢測軟件、高頻電流互感器（HFCT）、校準脈沖發生器、40KHz接觸式超聲波傳感器、150KHz接觸式超聲波傳感器、特高頻傳感器（UHF）、暫態地電壓傳感器（TEV）、聲電一體式傳感器及連接線組成。
檢測主機為便攜式設計，殼體堅固可靠，選用14英寸高性能筆記本電腦，系統內置20AH鋰電池，無需提供外部供電可以工作長達4個小時。
利用數字濾波技術，可以有效地消除現場干擾，在強干擾環境下也能實現局部放電測量。
超聲傳感器采用目前最先進的技術，實際應用驗證，可檢測到微弱的放電信號，確保可以有效檢測到高壓設備內部的局部放電信號。
高頻電流互感器使用高強度的鋁合金構成，內部采用金屬屏蔽，不僅減少了外部磁場對傳感器檢測精度的影響。
非接觸式超聲傳感器前端增加超聲聚能裝置，在高壓電纜巡檢方面操作簡單而且安全。
高頻電流互感器為圓形或矩形開口式設計，便于卡裝在不同接地線上。
可同時對局部放電產生的電磁波、超聲波等信號進行綜合分析處理。
系統采用統一的連接方式，傳感器與主機之間選均采用BNC接口方式，便于使用。
具有局部放電測量、分析，局部放電重復放電次數n的測量、分析，抗固定干擾，抗動態干擾，自由選擇橢圓、直線、正弦顯示方式，窗口局部進行詳細測量、觀察放電脈沖，試驗電壓、電流和局部放電同時測量，兩道自動定時保存實驗數據，兩通道手動或隨時保存實驗數據，隨時存儲波形，重新顯示、分析過去已保存的試驗波形，增益范圍每通道六檔粗調，每檔隨意細調，數字開窗技術、PRPS技術、可避免干擾對測量的影響，相位開窗、單窗、雙窗任選，360度內自由開窗，測量有效地抑制干擾脈沖信號，并同時測量兩個試品或一個試品的多個測量點的局部放電信號，方便地分析局部放電信號的來源，內、外同步隨意選擇；
測量通道：2-4個獨立測量通道
采樣速率：每通道最大80MHz
檢測靈敏度：1pC
測量范圍：1pC～10000pC
動態范圍：大于80dB；
測量頻帶為3dB帶寬：10kHz～30MHz。
數字濾波器：在50kHz–30MHz范圍內任意設置
電源：AC220V±10%；頻率50Hz；功率＜50W
測量方式：非接觸式
信號傳輸方式：光纖
測量信號：超聲信號、電信號
檢測頻帶：50kHz～20MHz
信號傳輸方式：50Ω同軸電纜
檢測靈敏度：10pC
標準脈沖電壓檔分為：0.1V（10pC）,0.5V（50pC）,1.0V（100pC）,5.0V（500pC）
輸出頻率：50Hz～1KHz（步進50）
注入電容: 100pF
上升時間：＜30ns
衰減時間：≥100μs
輸出內阻：﹤100Ω。
校準電荷量誤差：﹤±15%；
尺寸重量： 135×80×25，約275g
檢測頻率：中心頻率40KHz；
靈敏度：>65dB
殼體材料：不銹鋼
檢測頻率：中心頻率150KHz；
信號傳輸方式：50Ω同軸電纜
有效靈敏度：10pC（在5mm厚的鋼板油箱中，一米范圍純油中測得）
信號采集：電容耦合；
頻率范圍：3～100MHz；
測量范圍：-20～60dB/mV；
檢測頻率范圍：300MHz-600MHz、1000MHz-1500MHz
檢測靈敏度：-75dBm～-35dBm
電源：8V-15V；電流：120mA
最大電流0.2A
檢測頻帶20kHz–6MHz
